国产便携式土壤/植物/水重金属分析仪
——E-max 500高精度X射线荧光元素分析仪
专利和原理介绍：
同一样品条件下单波长与多波长激发产生X 射线荧光响应信号对比 | 高精度X 射线荧光光谱仪示意图 | DCC 晶体 |
 |  |  |
高精度X 射线荧光元素分析仪（HDXRF）为单色聚焦型能量色散XRF；
工作原理：X 光管发射X 射线，经过DCC 双曲面弯晶使X 射线荧光单色化后再聚焦照射到待测样品上，样品产生二次特征X 射线荧光。由于单色聚焦后的X 射线荧光能量增强，并且没有杂色光干扰，样品产生的各个元素特征X 射线荧光，经过探测器信号计算响应，产生优异检出限和高精度定量结果；各样品基质在定量方法建立中可用FP 基本参数法或者经验系数标定法。
应用领域：
E-max系列产品主要包括 E-max 100、E-max 500、E-max 700，主要应用于土壤调查采样现场、实验室土壤和固废样品中元素快速检测 ; 检出限值标准适用性 GB15618-2018；GB36600-2018；ASTM D8064；可应用在环境土壤污染执法和固废实时监测机构。
检出限：
| E-max500土壤中元素检出限 |
| 元 素 | Cd | As | Ni | Pb | Se | Cu | Sb | Zn | Cr |
| 检出限（ppm） | 0.05 | 0.7 | 2.0 | 0.7 | 0.8 | 0.7 | 0.24 | 1.6 | 0.7 |
| E-max500粮食中元素检出限 |
| 元 素 | Cd | Pb | As |
| 检出限（ppm） | 0.025 | 0.1 | 0.1 |
| E-max500污水中元素检出限 |
| 元 素 | Cd | As | Hg | Pb | Mn | Cu | Se | Zn |
| 检出限（ppm） | 0.03 | 0.05 | 0.07 | 0.07 | 5.0 | 0.5 | 0.5 | 0.2 |
应用性能介绍
检测准确性
鉴于土壤基质的复杂性，选取国家土壤和沉积物等标准物质 , 对其中的 Cd 元素进行直接分析，通过分析其测量准确性与标准值的相对误差来考察仪器的测试准确性。 数据表明 HDXRF 在高低镉含量检测均可提供精确的结果，包括污染物含量低于法规规定的限值 0.3 ppm。
（下图为镉含量与检定参考标准。）
检测重复性
为使用 E-max 对 GSS-29 标准物质（镉含量低于土壤法规限值 0.3 ppm）进行多次重复测量结果，以验证方法的稳定性。特点和技术参数：
| GSS-29 重复性测试 (单位:ppm) |
| 样品 | Cr | Mn | Ni | Cu | Zn | As | Cd | Sn | Sb | Pb |
| GSS29-1 | 77.95 | 752.61 | 37.92 | 34.62 | 92.59 | 10.15 | 0.27 | 7.29 | 1.06 | 30.72 |
| GSS29-2 | 78.60 | 756.14 | 37.71 | 34.76 | 92.46 | 10.13 | 0.27 | 7.35 | 1.11 | 31.04 |
| GSS29-3 | 80.11 | 759.12 | 37.85 | 35.18 | 92.70 | 9.99 | 0.28 | 7.28 | 1.16 | 31.05 |
| GSS29-4 | 79.17 | 756.44 | 37.43 | 35.26 | 92.19 | 9.81 | 0.28 | 7.34 | 1.26 | 31.07 |
| GSS29-5 | 78.17 | 756.50 | 37.21 | 34.17 | 93.02 | 9.94 | 0.29 | 7.22 | 1.16 | 31.05 |
| GSS29-6 | 80.55 | 754.76 | 38.09 | 34.54 | 92.66 | 10.07 | 0.26 | 7.36 | 1.25 | 30.88 |
| GSS29-7 | 79.32 | 759.32 | 36.75 | 34.42 | 92.90 | 10.01 | 0.32 | 7.22 | 1.15 | 31.16 |
| GSS29-8 | 78.60 | 757.92 | 37.31 | 35.02 | 92.45 | 9.99 | 0.28 | 7.26 | 1.13 | 31.40 |
| GSS29-9 | 77.50 | 756.25 | 37.81 | 35.09 | 92.65 | 9.89 | 0.28 | 7.32 | 1.06 | 31.14 |
| GSS29-10 | 77.97 | 757.98 | 37.69 | 34.60 | 92.46 | 9.80 | 0.26 | 7.29 | 1.17 | 31.34 |
| 平均值 | 78.79 | 756.70 | 37.58 | 34.77 | 92.61 | 9.98 | 0.28 | 7.29 | 1.15 | 31.08 |
| 标准值 | 80.00 | 760.00 | 38.00 | 35.00 | 96.00 | 9.30 | 0.28 | 7.20 | 1.16 | 32.00 |
| 标准偏差 | 0.99 | 2.03 | 0.40 | 0.36 | 0.24 | 0.12 | 0.02 | 0.05 | 0.07 | 0.20 |
| 相对标准偏差(％) | 1.25 | 0.27 | 1.07 | 1.03 | 0.26 | 1.21 | 6.24 | 0.70 | 5.91 | 0.64 |
| 检出限 | 2.96 | 6.08 | 1.21 | 1.08 | 0.72 | 0.36 | 0.05 | 0.15 | 0.20 | 0.60 |
多元素分析

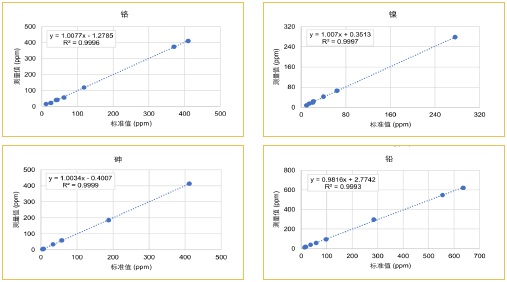

E-max 500 还提供针对多种重金属污染物定量分析，可直接测量 >15 种无机污染物， 是场地调查工作者必备的筛选综合工具。
技术参数
| 规格描述 | E-max500 |
| 合规性 | EPA 6200 |
| 分析曲线 | 内置土壤，粮食和水分析曲线 |
| X光管 | 管电压50kV，功率50W |
| 探测器 | 高性能大面积SDD半导体探测器， ≥5.9keV，分辨率优于135evFWHM |
| 晶体 | DCC晶体实现激发X射线单色化，大幅度提高检测精度 |
| 电源 | 100~240V， 50/60Hz； 电池≥24VDC-8A |
| 工作温度与湿度 | -5℃-50℃， 30-85% |
| 续航能力 | 设备配备移动电源保障连续工作9小时；且仪器内置风扇冷却功能，可进一步保证仪器长时间持续工作 |
| 进样方式 | 进样方式为侧进样，实现设备灵敏度的同时保证探测器铍窗不被损坏，降低故障率，减少维修成本 |
| 电子元件 | 1.2GB四核处理器64位、1GB RAM，4096通道高性能MCA自主开发数据分析系统; 显示器：6英寸触摸屏，日光下清晰显示 |
| 分析软件 | 全中文，定性扫描分析模式和定量分析模式 |
| 分析元素 | 土壤定性分析元素范围：Al-U，定量分析元素包括且不少于镉、汞、砷、铅、铬、铜、镍、锌、锑、钴、钒、锰、铊、钼、钡、钒、钛、铁等 |
| 辐射安全 | X射线辐射计量当量率＜0.107uSv/h，产品符合国家辐射豁免要求，具有辐射豁免证书 |
| 准确度 | 土壤测试定量准确度：测定下线至10倍方法检出限范围，相对误差≤15%；定量分析时间≤600s； |
| 精密度 | 土壤测试精密度：测定下线至10倍方法检出限范围，RSD≤15% |
| 重量 | 小于9kg |
| 尺寸 | 30 cm W x 23 cm L x 26 cm H |
